TBI SFV02004-4.8 tbi滚珠丝杠凡尘圈
扫码获取价格库存技术资料
- 品牌: TBI丝杆公司
- 分类: SFV系列
- 类型:
- 属性: TBI SFV02004-4.8 tbi滚珠丝杠凡尘圈，-TBI SFV02004-4.8 tbi滚珠丝杠凡尘圈-TBI SFV02004-4.8 TBI丝杠怎么区分 TBI和THK滚珠丝杆是两种常见的机械传动元件，它们在设计和性能上有一些区别。TBI滚珠丝杆采用了双循环滚珠结构，具有高精度和高刚性的特点。它的球径比较大，球的数量较少，能够承受较大的负载。同时，TBI滚珠丝杆的导程较大，能够实现较高的快速移动和较大的力矩输出。其滚珠循环的圆滑度和轨迹精度都得到了有效的保证。 TBI SFV02004-4.8 -TBI SFV02004-4.8 tbi滚珠丝杠凡尘圈--TBI SFV02004-4.8 tbi滚珠丝杠凡尘圈-
TBI SFV02004-4.8 tbi滚珠丝杠凡尘圈 产品参数

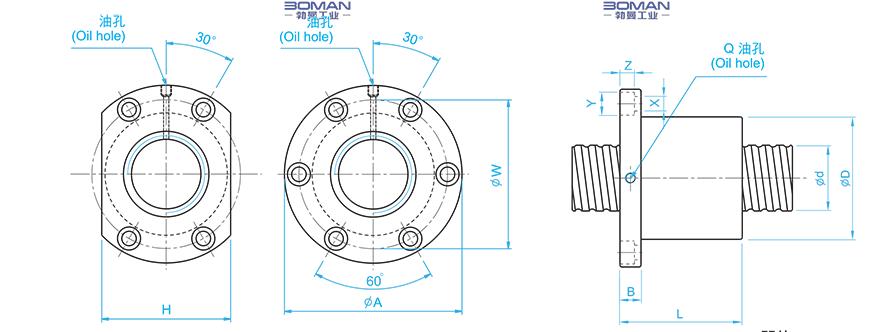

尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 4 |
|
| 丝杠轴底径 | ||
| 滚珠节圆直径 | ||
| 钢球直径 | 2.381 |
|
| 精度等级 | ||
| 螺母直径 | 40 |
|
| 法兰直径 | 60 |
|
| 螺母长度 | 50 |
|
| 螺母安装 | PCD | 50 |
| 额定动负载 | CaN | 1247 |
| 额定静负载 | C0aN | 3584 |
| 有效圈数 | 4.8X1 |
|
| 法兰盘宽度 | 40 |
|
| 法兰安装孔通孔直径 | 4.5 |
|
| 法兰安装孔沉孔直径 | 8 |
|
| 法兰安装孔沉孔深度 | 4 |
|
| 轴向刚度 | KNm | 45 |
TBI SFV02004-4.8 tbi滚珠丝杠凡尘圈此型号部分数据来源于UMBRA S1S16-6M3 UMBRA Groub丝杆
